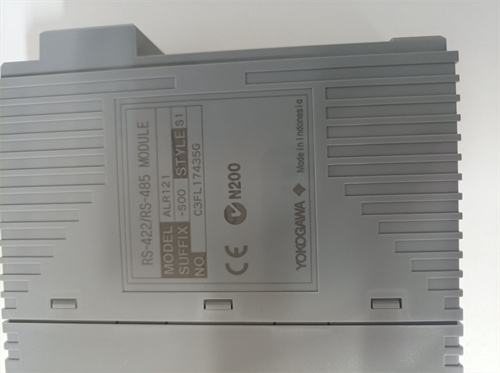

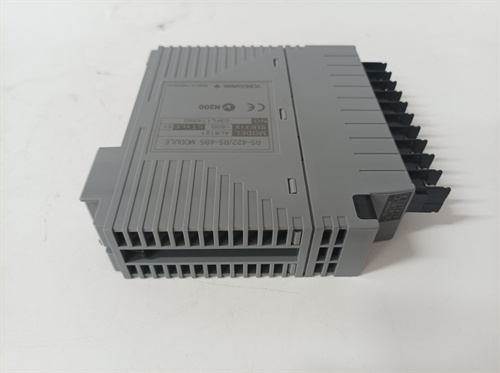

YOKOGAWA+ALR121-S00

产品名称:

横河+ alr121 - 500串行通信模块

产品描述:

该模块作为横河电机控制系统或工业自动化应用中的串行通信接口。它支持现场控制单元(FCU)和FA-M3控制器等各种子系统之间的串行通信。

主要功能:

支持FCU与其他设备的串行通信(RS-232C、RS-422或RS-485)。

根据使用的协议(RS-485允许多点)，支持点对点和多点通信配置。

提供半双工通信(数据一次只在一个方向上流动)。

品参数/规格:

兼容现场控制单元:兼容横河的现场控制单元(FCU)型号，如AFV10、AFV30、AFV40、AFF50、ANB10、ANB11和ANR10

通信接口:支持RS-232C、RS-422、RS-485串行通信协议

传输速度:支持1200、2400、4800、9600、19200、38400bps (bits per second)等多种传输速度

传输码:支持ASCII码和二进制传输码

字符长度:支持7位或8位字符长度

停止位长度:支持1或2个停止位

奇偶校验:支持无、偶、奇偶校验

最大传输距离:点对点连接(RS-232C)为15米，扩展多点连接(RS-485)为1200米

安装:安装在前面提到的现场控制单元上[1]。

I/O布线:需要特定的横河电缆(AKB131, AKB132, AKB133, AKB134)，带3对屏蔽信号传输

功耗:约0.5 A
