5466-316 Woodward 电源板

　　5466-316 Woodward 电源板

　　型号：5466-316

　　品牌：Woodward

　　制造商：伍德沃德

　　系列：MicroNet数字控制

　　伍德沃德MicroNet Simplex电源板5501-467在220 VAC/VDC的输入电压下工作。该模型被认为是高压模型。板5501-467能够用于MicroNet Plus或MicroNet Simplex机箱。

　　海拔:4000米

　　机箱:MicroNet Plus或MicroNet Simplex

　　特点：高压交流和直流

　　225 VDC时主PS单工的高压:DC 7 ms

　　输入电压:220 VAC/VDC

　　大输出电流:（5 VDC）22.0 A 65°C，28 A 60°C，32 A 55°C

　　工作范围:180-264 VAC（47-63 HZ）

　　MicroNet数字:控制器系列

　　声级:<70 dBA

　　底盘重量:48磅

　　产品描述

　　伍德沃德MicroNet Simplex电源板5501-467在220 VAC/VDC的输入电压下工作。该模型被认为是高压模型。板5501-467能够用于MicroNet Plus或MicroNet Simplex机箱。

　　伍德沃德5501-467单工电源板在220伏交流或直流输入电压下工作。该板可以插入MicroNet Simplex或MicroNet Plus机箱，但只能在单工系统中操作。该板的一个关键特征是，当在MicroNet Simplex机箱中时，它被认为是交流和直流的高电压。

　　在Plus和Simplex机箱中使用时，有交流和直流的规格。Simplex和Plus机箱中的交流电流存在差异，例如，Plus机箱的大输入功率为1250 VA，而Simplex机箱的大输出功率为1062 VA。两种交流电流的大输入电流也不同，对于Plus机箱，单工机箱电流为5.9 A和6.7 A。

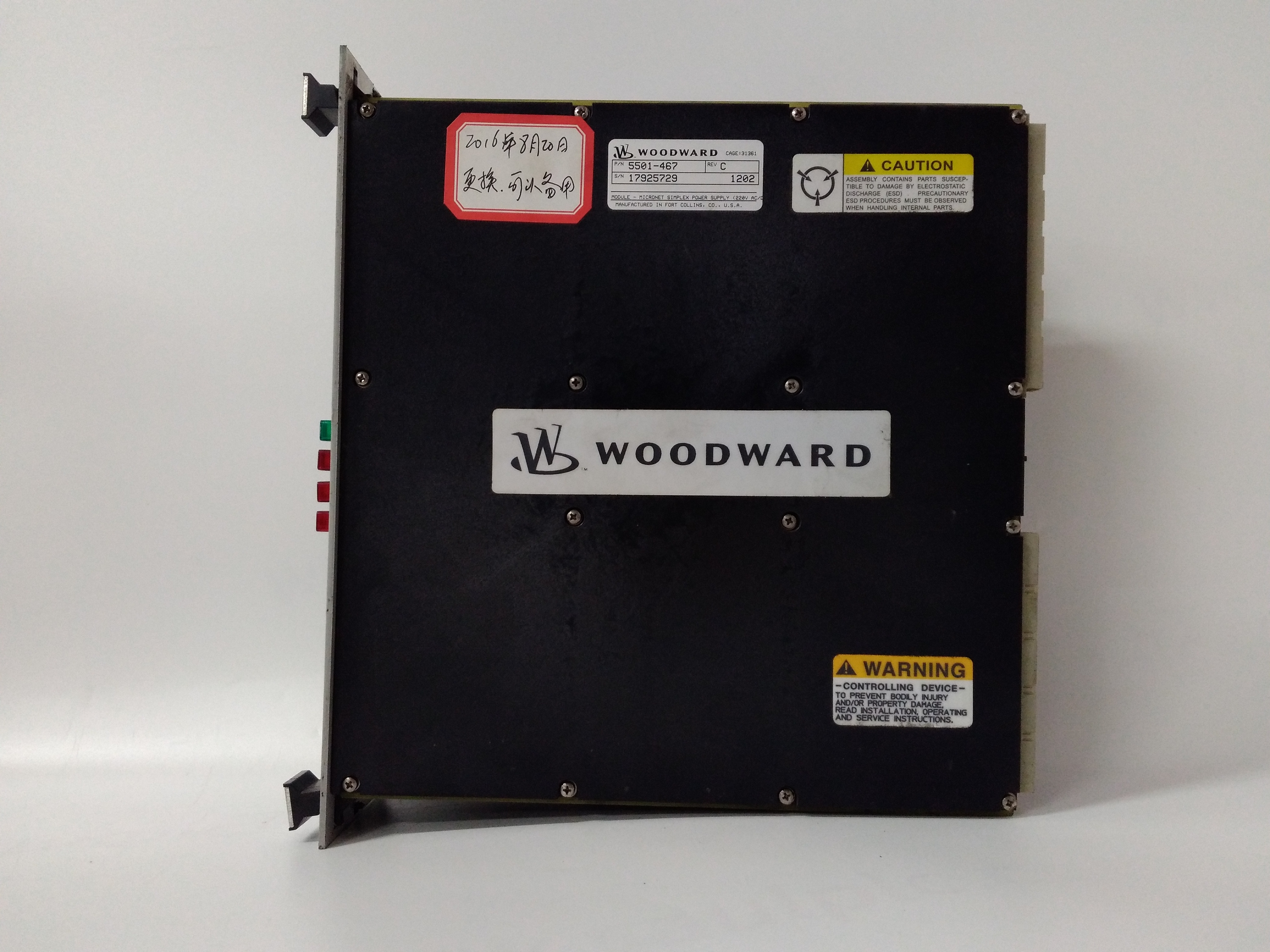

　　在5501-467板的前面板上，有四个LED指示灯用于电源运行状况指示灯，这四个LED分别是OK LED、输入故障、电源故障和过热故障。电源故障LED用于指示板的四个电源转换器之一已关闭。您可以检查短路并将其排除，以尝试再次开始正常操作。如果短路电路被移除但电路板尚未开始正常操作，则更换电源。

　　5501-467板具有特定的布线要求，该模块的布线尺寸为14美国线规或2.5平方毫米。请注意，电线的额定温度为60摄氏度。
