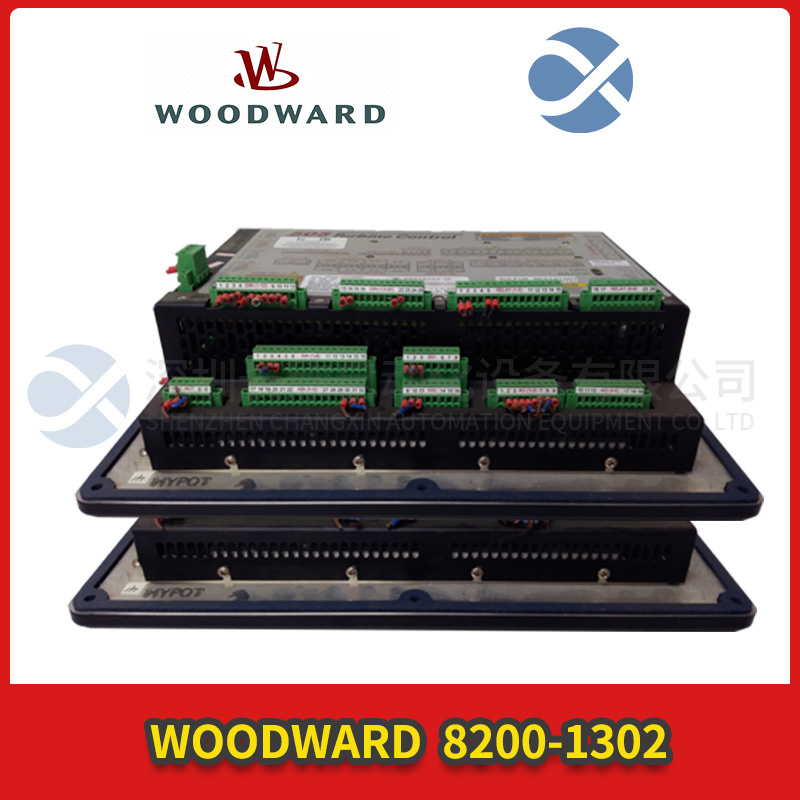

8200-1302 WOODWARD 集成的图形前面板

　　8200-1302 WOODWARD集成的图形前面板

　　型号：8200-1302

　　品牌：WOODWARD

　　制造商：伍德沃德

　　系列：505D数字调速器汽轮机控制

　　型号：8200-1302

　　品牌：WOODWARD

　　制造商：伍德沃德

　　系列：505D数字调速器汽轮机控制

　　产品描述

　　505D前面板安装用户可配置的蒸汽轮机数字调速器控制，具有先进的集成多语言界面HMI屏幕。新的505D建立在稳健可靠的标准制定505平台之上，该平台现已在全球范围内得到信赖，具有扩展的通信协议、智能/自适应控制算法以及具有数据日志和RemoteView监控和控制功能的高级服务工具。该型号是低电压18-36 Vdc电源输入，额定用于海洋和ATEX 2区危险场所。

　　伍德沃德505D系列数字调速器涡轮机控制产品8200-1302是一个集成的图形前面板HMI，具有Marine/ATEX合规性LVDC(18-32 Vdc)。

　　8200-1302是可用于控制汽轮机的Woodward 505数字调速器之一。该操作员控制面板充当图形界面和键盘，允许对涡轮机进行调整和通信。这可以通过位于设备上的Modbus通信端口进行配置。

　　8200-1302具有多种可用功能：

　　热启动和冷启动的自动启动顺序，带有温度输入选项

　　三速带上的临界速度回避

　　十个外部报警输入

　　十个外部DI跳闸输入

　　具有相关RTC时间戳的跳闸和警报事件的跳闸指示

　　双速度和负载动态

　　超速跳闸的峰值速度指示

　　零速检测

　　远程下垂

　　频率死区

　　该装置还提供三种正常操作模式，包括配置、操作和校准模式。

　　该装置包括两个冗余速度输入，可以接受磁性传感器、涡流探头或接近探头。它具有模拟输入(8)，可以配置为27种功能中的任何一种。该装置还有另外20个触点输入。这些触点中的前四个默认用于停机提高速度设定点、复位和降低速度设定点。其他的可以根据需要配置。此外，该装置还有两个4-20 mA控制输出和八个Form-C继电器触点输出。

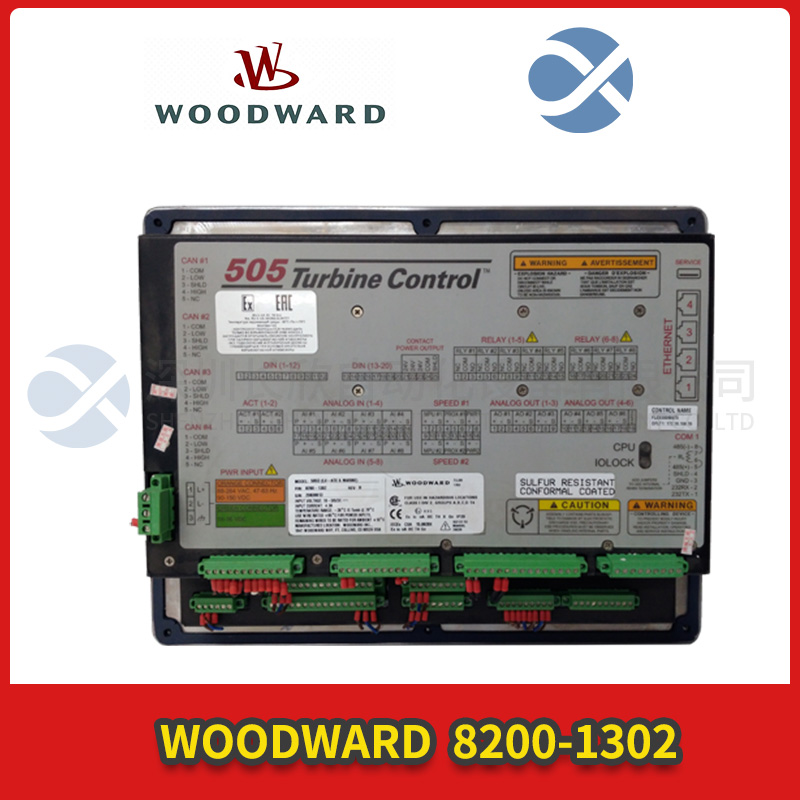

　　8200-1302的前面板包括一个紧急跳闸键、一个退格/删除键、一个换档键，以及视图、模式、ESC和主页键。它还具有导航十字键、软键命令和四个LED，用于关联控制和硬件的状态。
