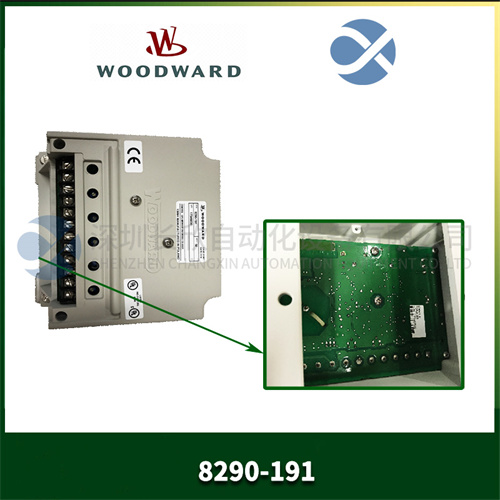

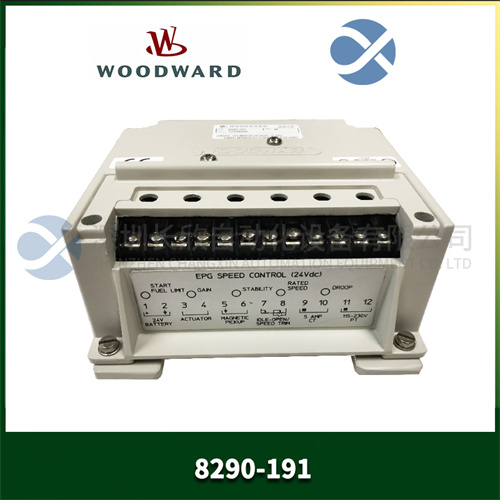

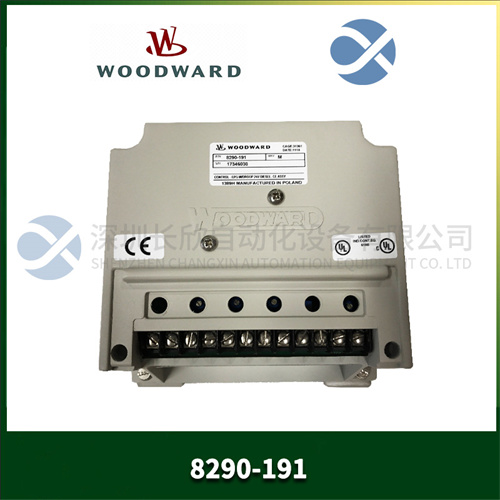

WOODWARD 8290-191

产品介绍

型号名称：8290-191

适用于各种电气系统，电镀，电解行业中的交流大电流的测量和控制，该产品有以下几个特点：

●产品输入无饱和：由于产品采用的是rogowski原理，摒弃了传统的互感器原理或是霍尔原理中必须使用的磁芯，从而使得产品的输入范围可以做到很大而不影响产品的性能；

● 响应时间快：本产品响应时间可以达到us级别，可应用于电力系统中的故障录波等方面；

● 产品频响宽：本产品的频宽范围可以达到20khz以上，可广泛应用于输入波形复杂等信号检测；

● 产品线性好：产品输出的线性度可以达到0.2%，可以的反映输入信号的大小；

● 产品精度高：产品整体的精度在1%以内；

● 产品体积小，重量轻：相比传统的互感器原理和霍尔原理的产品，在相同输入量程的条件下，本产品的体积更小，重量更轻；

二、型号说明

三、主要技术指标

额定输入 0～20 kaac

额定输出 0～20 madc, 0～5 vdc, 4～20 madc;

精度 1.0级

线性范围 0～120%

隔离耐压 5000vdc/1分钟

辅助电源 +12vdc,±12vdc,+24vdc

工作温度 -20℃～+60℃

温度漂移 <300ppm/℃

四、产品接线

产品分为传感头和积分器，传感头与积分器通过屏蔽线相连，其中积分器的接线如图

1、2脚：传感头输入端

3脚：传感头接地端

7、8脚：积分器辅助电源输入端

13脚：输出信号接地端

14脚：跟踪电压输出端

15脚：直流电压输出端

16脚：直流电流输出端

五、产品外型尺寸（单位：mm）

积分器采用s型外型结构其尺寸如下： 长x宽x高=86x70x73mm

六、安装方式

积分器采用din35导轨式安装或螺钉固定安装，其安装尺寸如右图所示。（单位：mm）
