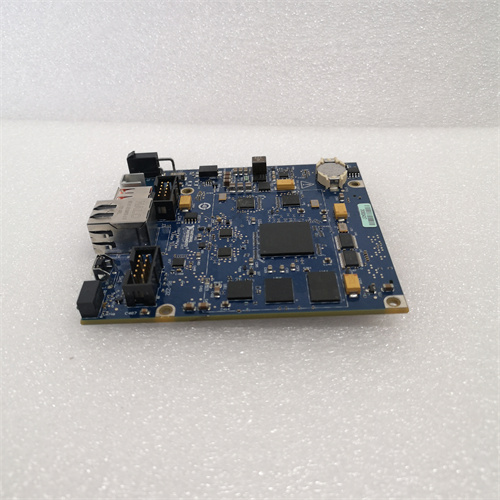

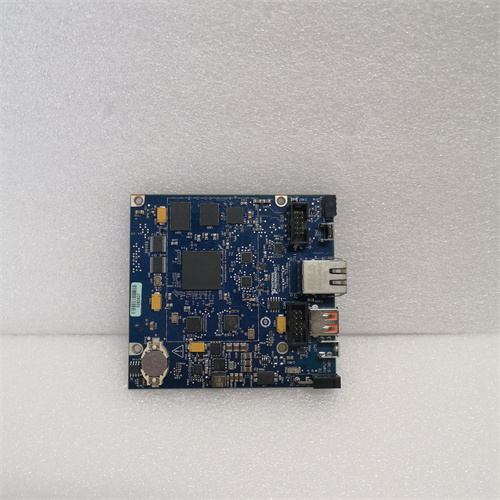

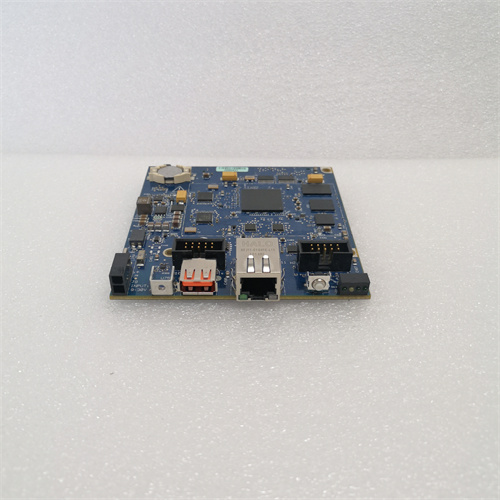

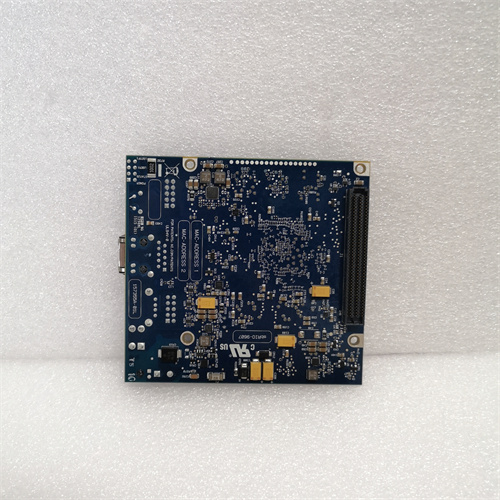

NI+SBRIO-9607

NI（美国国家仪器公司）+ sbRIO -9607是一个专门的嵌入式系统，它集成了美国国家仪器公司的CompactRIO （cRIO）和单板里约热内卢（sbRIO）技术，用于高性能、实时控制和数据采集。

产品名称:

倪sbrio - 9607

产品描述:

NI sbRIO-9607是一款紧凑型嵌入式实时控制器，专为要求苛刻的工业、实验室和嵌入式系统应用而设计。它集成了一个实时处理器，可重新配置的FPGA（现场可编程门阵列），以及一个广泛的I/O选项集在一块板上。sbRIO-9607是美国国家仪器公司单板bb0 （sbRIO）产品系列的一部分，提供基于fpga的定制硬件和LabVIEW软件环境的灵活性，使其成为需要高速和可靠性的控制，监控和嵌入式应用的理想选择。

sbRIO-9607特别适合需要处理复杂逻辑、高速数据处理和确定性实时性能的应用，例如工业自动化、机器人、测试和测量以及嵌入式系统开发。

产品参数及规格：

处理器:

双核ARM Cortex-A9处理器，时钟速度为1ghz

集成的实时处理能力

嵌入式Linux操作系统支持

FPGA:

Xilinx Spartan-6 FPGA

可配置高速数字I/O，自定义处理，或控制算法

支持自定义硬件逻辑的任务，如PID控制，信号处理，或通信协议

记忆:

1gb DDR3 RAM（用于ARM处理器）

32mb闪存（用于存储和配置）

I / O接口:

8条数字I/O线（3.3V TTL）

4个模拟输入（16位分辨率，0-10V）

2个模拟输出（12位分辨率，0-10V）

1串口（RS-232/RS-485）

CAN（控制器区域网络）接口

用于通信的以太网端口

连通性:

1以太网（10/100/ 1000mbps）

支持TCP/IP、UDP、Modbus、OPC等通信协议。

实时性能:

对于时间关键型任务，响应时间< 1ms的确定性控制

基于fpga的自定义逻辑执行

软件支持:

LabVIEW Real-Time用于实时编程

LabVIEW FPGA用于定制FPGA逻辑开发

NI- rio （NI Real-Time和FPGA驱动）

能力要求:

9- 30vdc输入电源

嵌入式应用的低功耗

形成因素:

紧凑的尺寸，嵌入式系统的理想选择（约180毫米x 110毫米）

产品用途:

NI sbRIO-9607用于各种需要实时控制和处理的应用。一些常见的用途包括：

工业自动化:

用于工厂自动化，过程控制或机器人的PLC替代应用。

工业环境中的实时监测和控制。

测试与测量：

理想的嵌入式测试系统，实时数据采集，处理和记录的需要。

用于汽车、航空航天或消费电子产品的测试装置。

嵌入式控制系统：

适用于控制嵌入式设备，机械和定制系统。

用于自主系统，机器人或机器视觉设置，其中基于fpga的定制是有益的。

IoT（物联网）：

可作为坚固的物联网网关或边缘控制器部署，用于数据收集，预处理和传输到云系统。

研究和教育：

通常在大学和研究环境中，学生和工程师可以设计实时控制系统或研究基于fpga的硬件逻辑。

机器人:

用于移动机器人的实时传感器集成和控制系统。

可用于需要高级运动控制，视觉处理或传感器融合的应用。
