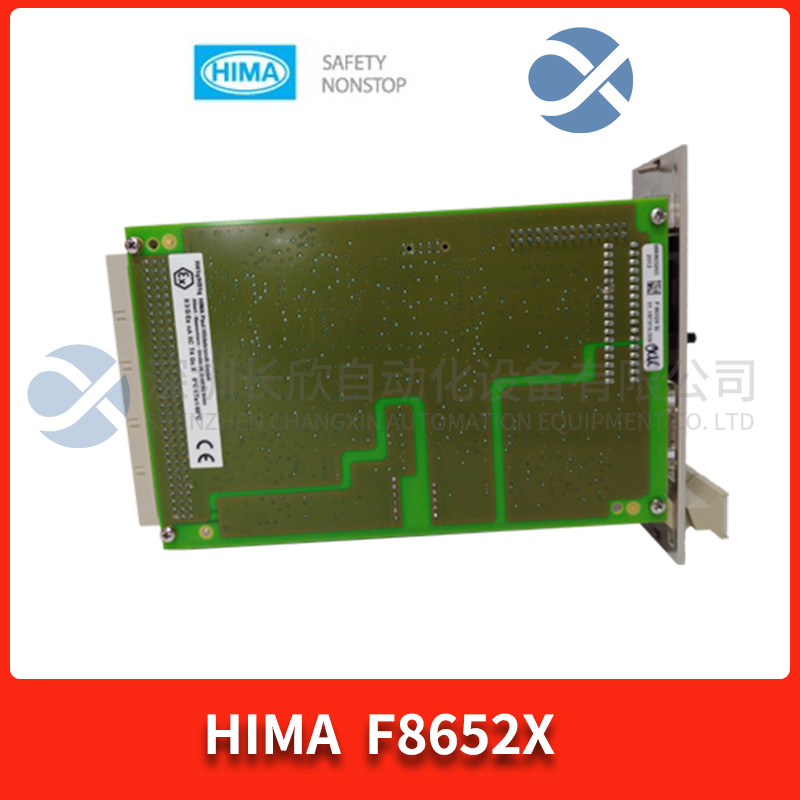

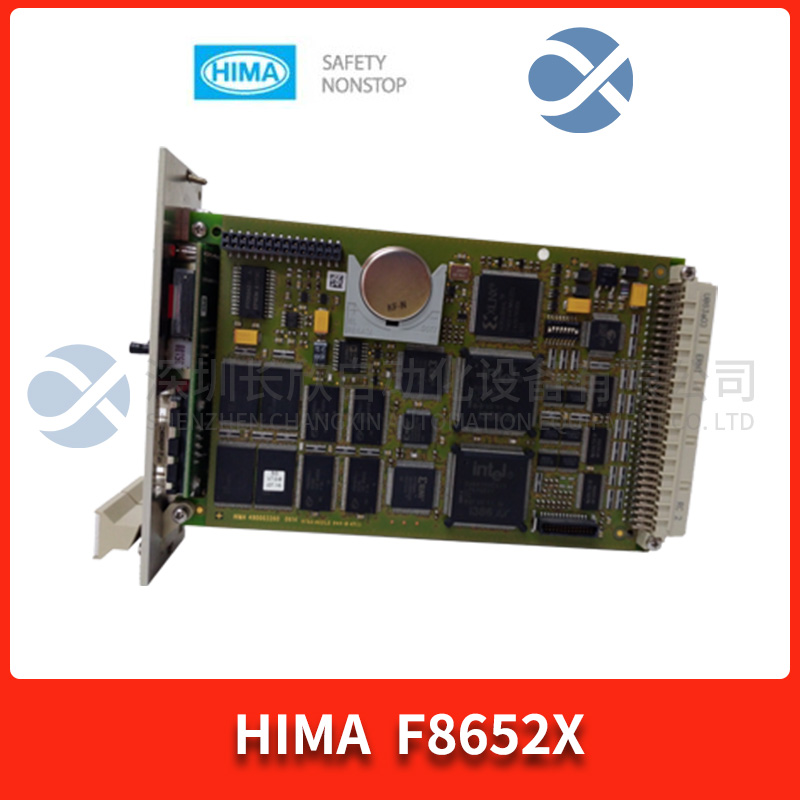

F8652X HIMA 中央模块
型号:F8652X
品牌:HIMA
产品描述
带有两个时钟同步微处理器的中央模块
微处理器INTEL 386EX,32位
时钟频率25 MHz
每个微处理器的内存
操作系统闪存EPROM 1 MB
用户程序闪存EPROM 1 MB*
数据SRAM 1 MB*
*利用程度取决于操作系统版本
接口两个带电气隔离的串行接口RS 485
诊断显示带可选信息的四位矩阵显示
故障停机安全相关看门狗,输出24 V,
可负载高达500 mA,防短路
结构两种欧洲标准多氯联苯,
一个用于诊断显示器的PCB
空间要求8 SU
操作数据5 V/2 A
对于串行接口,只能设置1-31号总线站。在以太网中,总线站号可以设置在1到99之间。因此,开关除了开关S1-1/2/3/4/5之外,还必须设置S1-6/7。网络中的通信伙伴的数量仍然被限制为64个。只有通过操作系统BS41q/51q才能对公交车站编号进行增强设置中央模块的V7.0-8(05.31)。
中央模块的诊断显示
–四位字母数字显示,
–两个LED用于一般错误显示(中央模块的CPU,可测试的IO输入/输出模块),
–两个拨动开关,用于请求详细的错误信息,
–按钮ACK重置错误指示;在故障停止时,ACK的行为类似于重新启动系统。
