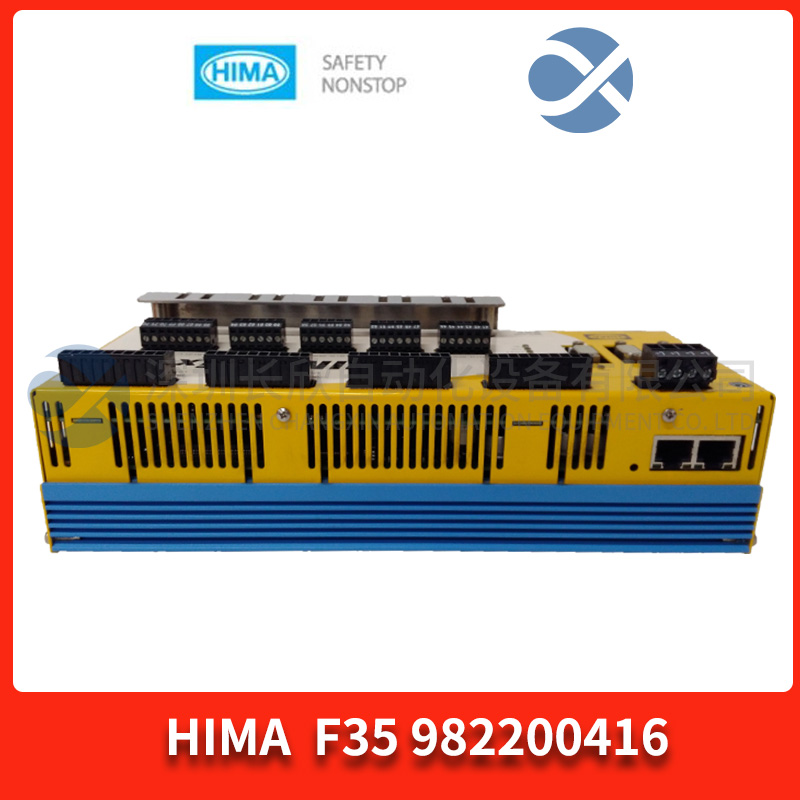

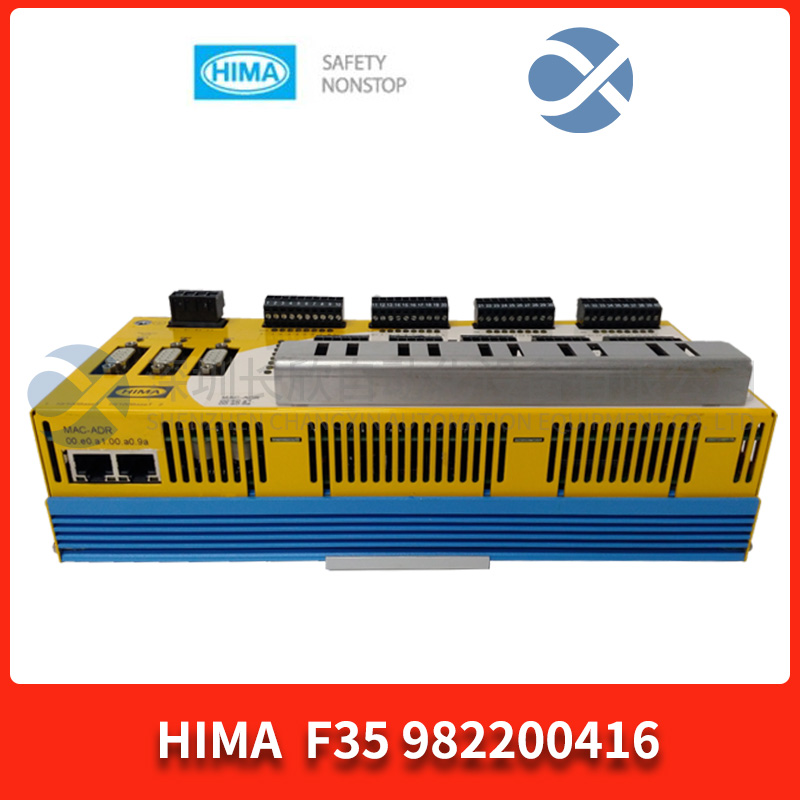

F35 982200416 HIMA 控制器模块
型号:F35 982200416
品牌:HIMA
产品描述
与安全相关的F35控制器是一个位于金属外壳中的紧凑型系统,有24个数字输入、8个数字输出、2个计数器和8个模拟输入。该控制器有三种型号可供SILworX使用,三种型号可选ELOP II工厂。
该装置适用于安装在防爆区。
该设备已通过TÜV认证,可用于SIL 3以下的安全相关应用(IEC 61508、IEC 61511和IEC 62061),类别。4(EN 954-1)和PL e(EN ISO 13849-1)。进一步的安全标准、应用标准和测试标准在HIMA网站上提供的证书。
安全功能
控制器配备了与安全相关的数字输入和输出,与安全相关计数器和安全相关的模拟输入。
安全相关数字输入
控制器配有24个数字输入。每个输入的状态(HIGH,LOW)为由单个LED发出信号。
输入信号被捕获为模拟测量值,并作为INT值范围为0…3000(0…30 V)。可配置阈值用于生成BOOL值,
低电平:<7 V高电平:>13 V使用系统参数设置阈值,将安全相关精度考虑在内账户。
安全相关计数器
控制器配有2个独立计数器,可配置输入对于5V或24V电压电平。
所需的电压电平由带有计数器[0x].5/24V的用户程序确定模式系统参数。
输入A是计数器输入,B是计数方向输入,输入Z(零磁道)用于重置。或者,所有输入都是3位格雷码输入(在解码器操作中)
可以实现以下操作模式:
计数器功能1(取决于计数方向输入信号)
计数器功能2(不取决于计数方向输入信号)
带绝对旋转转换器的解码器操作有关计数器配置的说明,。
安全相关计数器具有24位分辨率,最大计数器读数为224-1(=16 777 215).
特殊条件X
1.将HIMatrix F35控制器安装在符合EN 60079-15的外壳中要求,为外壳提供以下标签:只有在断电状态下才允许工作例外情况:如果排除了潜在的爆炸性环境,也可以进行作业当控制器处于电压下时。
2.使用中的外壳必须能够安全地消散产生的热量。取决于输出负载和电源电压,HIMatrix F35具有功耗范围在15W和29W之间。
3.使用10A延时保险丝保护HIMatrix F35。F35必须由具有安全隔离的电源装置提供24 VDC电源。使用仅限PELV或SELV型电源装置。
4.适用标准:
VDE 0170/0171第16部分,DIN EN 60079-15:2004-5
VDE 0165第1部分,DIN EN 60079-14:1998-08
