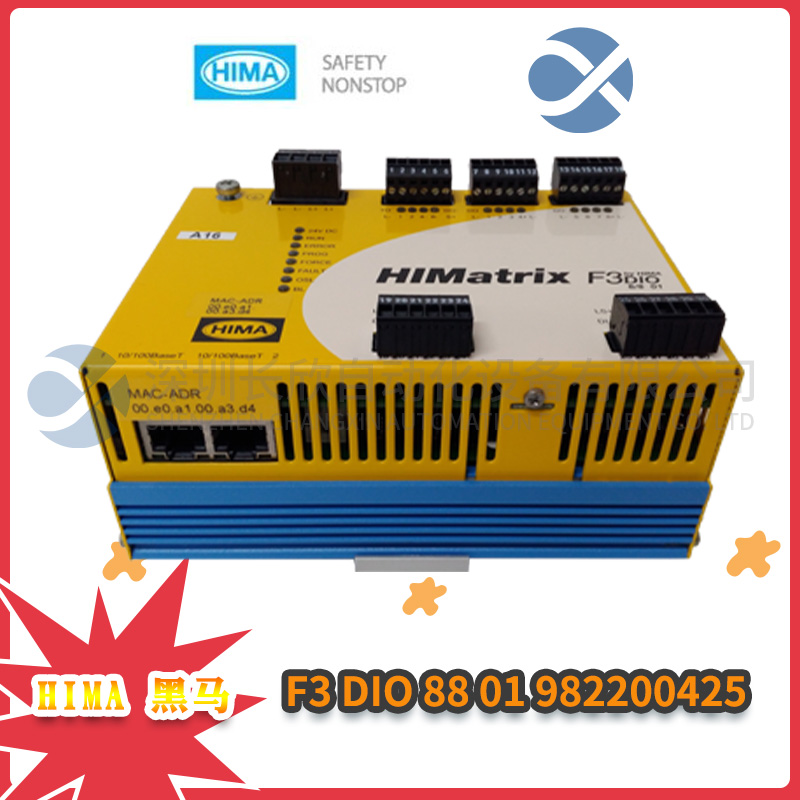

　　型号：F3 DIO 88 01 982200425

　　品牌：HIMA

　　产品描述

　　与安全相关的F3 DIO 8/8 01远程I/O是一个位于金属外壳中的紧凑型系统8个数字输入，8个数字DO+输出（L-地），2个数字DO-输出（S+地）和2个脉冲输出。数字输出DO4+、DO8+、DO4-和DO8-也可以连接为两极连接。

　　远程I/O有SILworX的型号变体和ELOP II的型号变体工厂。

　　远程I/O用于扩展HIMax和HIMatrix控制器的I/O级别通过安全以太网连接到它们。远程I/O本身无法运行用户程序。HIMatrix远程I/O不支持多主机。

　　远程输入/输出适用于安装在防爆区2。该设备已通过TÜV的安全相关应用认证，最高可达SIL 3（IEC61508、IEC 61511和IEC 62061），类别。4（EN 954-1）和PL e（EN ISO 13849-1）。进一步的证书中规定了安全标准、应用标准和测试标准可在HIMA网站上找到。

　　安全功能

　　远程I/O配备了与安全相关的数字输入和输出。输入值上的输入通过安全以太网安全传输到连接的控制器。这个输出由连接的控制器通过安全以太网安全地分配其值。

　　安全相关数字输入

　　远程I/O配备了20个数字输入。每个输入的状态（HIGH，LOW）为由单个LED发出信号。

　　没有自己电源或信号电源的机械触点可以连接到输入。没有自身电源的无电势机械触点通过内部防短路24 V电源（LS+）。他们每人提供一组4个机械触点。

　　对于信号电压源，必须将相应的接地连接到输入（L-）。

　　远程I/O配有一个复位键。只有当用户名或管理员访问的密码未知。如果仅为远程设置的IP地址I/O与PADT（PC）不匹配，可以通过添加路由来建立连接电脑上的条目。

　　钥匙可以通过距离外壳的左上侧。使用由以下材料制成的合适销接合钥匙绝缘材料，以避免远程I/O内的短路。只有当远程I/O重新启动（关闭和打开），而按键同时接合至少20秒。在操作过程中接合钥匙没有效果。

　　使用启用的重置键重新启动后远程I/O的财产和行为：连接参数（IP地址和系统ID）设置为默认值。除管理员默认帐户为空外，所有帐户都被停用

　　暗语

　　在没有使用重置键的情况下重新启动后，连接参数（IP地址以及系统ID），并且账户变得有效。由用户配置的。

　　如果没有更改，则在使用重置键重新启动之前有效执行。

　　特殊条件X

　　1.将远程I/O安装在符合EN 60079-15要求的外壳中，以及根据EN 60529，达到至少IP54的防护等级。提供带有以下标签的外壳：只有在断电状态下才允许工作例外情况：如果排除了潜在的爆炸性环境，也可以进行作业当控制器处于电压下时。

　　2.使用中的外壳必须能够安全地消散产生的热量。取决于输出负载和电源电压，HIMatrix F3 DIO 8/8 01具有功耗范围在9W和27W之间。

　　3.使用10 a延时保险丝保护HIMatrix F3 DIO 8/8 01。远程I/O必须由带保险箱的电源装置提供24 VDC电源隔离只能使用PELV或SELV类型的电源装置。

　　4.适用标准：

　　VDE 0170/0171第16部分，DIN EN 60079-15:2004-5

　　VDE 0165第1部分，DIN EN 60079-14:1998-08
