KUC755AE106 3BHB005243R0106 ABB 励磁控制器模块

　　KUC755AE106 3BHB005243R0106 ABB 励磁控制器模块

　　品牌:ABB

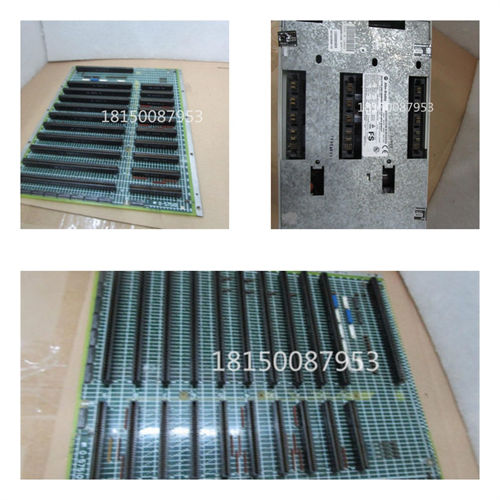

　　型号:KUC755AE106 3BHB005243R0106

　　产品描述

　　(1)测量比较单元。测量发电机电压信号，将其按比例变换成直流电压信号,与给直流电压进行比较送出发电机电压

　　偏差信号。为使并列运行的

　　各机组合理稳定地分担无功功率,应设置调差单元。

　　(2)综台放大单元。由综台放大环节、比例积分环节和适应器环节组成。综合放大环节将各种基本测量输出的、反

　　馈和辅助限制生成的、以吸稳定和

　　补偿反应的各种直流信号加以综合放大,输出给比例积分环节。比例积分环节按预定的调节规律进行加工后输

　　出。适应器环节将信号电压经放大加

　　工成为移相控制信号电压以控制励磁电压。

　　(3)移相触发单元。接受综合放大单元的输出信号电压的大小，改变晶闸管触发控制角的大小，以控制励磁电压。

　　(4)稳压电源。把输入的交、直流电源变换成励磁调节器所需的、电压稳定的电源。对输入的交、直流电源要能适

　　时自动切换。

　　(5)其他各种辅助功能单元:

　　1)大励磁电流限制器。将晶闸管整流桥输出的总电流值限制在给定的励磁顶值电流以下。

　　2)励磁过电流限制器。在强励或励磁过电流达到允许时间时,将励磁电流减小到长期允许大值。

　　3)欠励磁限制器。根据发电机和电力系统稳定计算的需要将晶闸管整流桥输出小电流限制在有功功率对应的给定

　　值上。

　　4)电压/频率限制器。要用于发电机与电网断开空载运行期间,防止因调速器故障而使机组低于工频运行，出现

　　误强励，产生过励磁故障。

　　(5)手动单元。早期手动调节励磁，采开环方式，后来采用以励磁电流为信号源的闭环调节方式。

　　(6)跟踪单元。在调节器以”自动方式”按发电机端电压为信号闭环调节的每-时刻，跟踪单元将手动单元的励磁

　　电流信号"自动紧紧跟踪对应前述

　　电压信号”，以在“自动”切换到"手动”式时，不出现励磁的大幅度波动。当调节器“自动”调节方式有一

　　主-备双通道时，则需要备用通道自动跟踪主通道的信号。

　　(7)失衡(脉冲消失)保护。监测主通道,在主通道脉冲消失或失常时，自动切换到备用通道。
