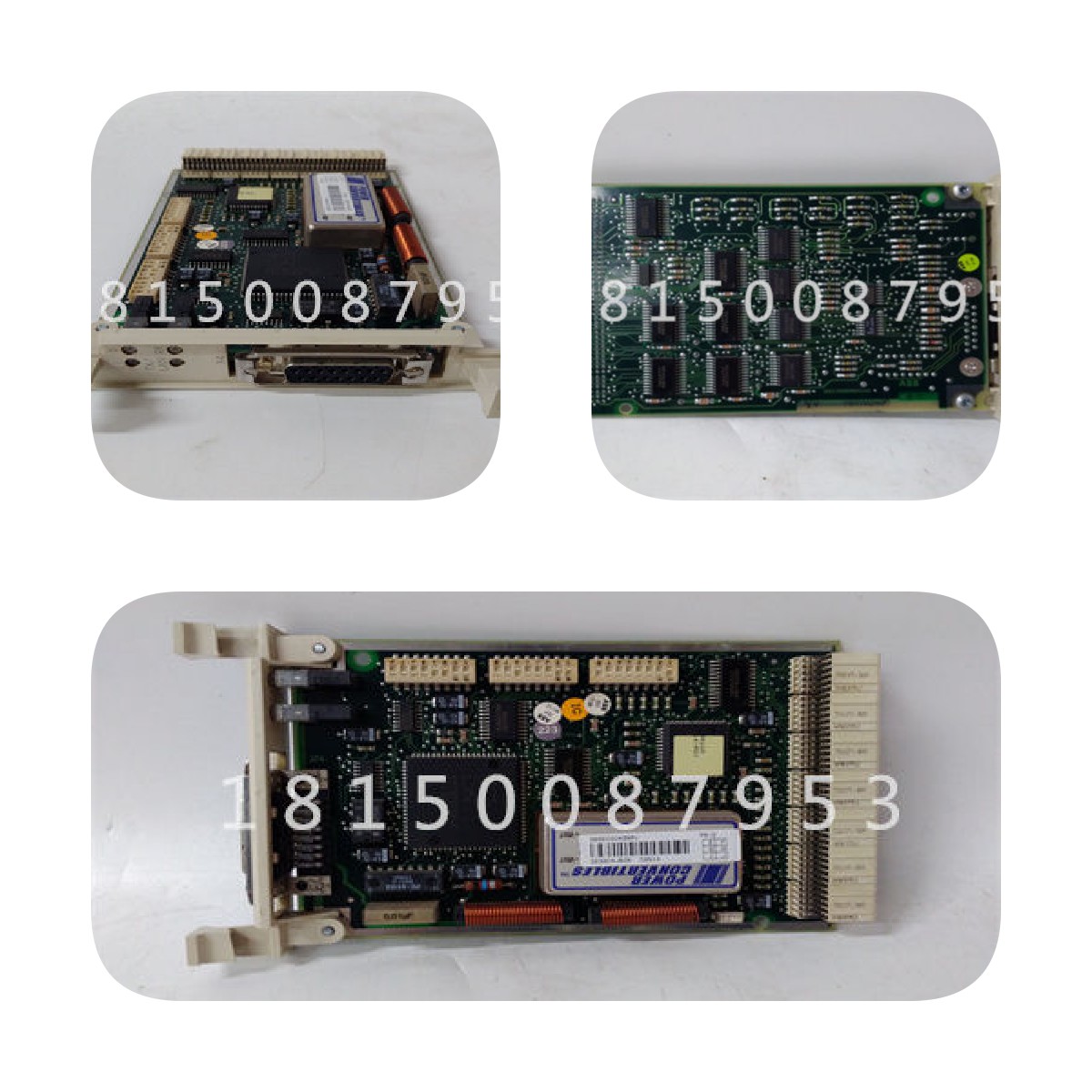

UFC718AE01 ABB 控制模块

　　UFC718AE01 ABB 控制模块

　　品牌:ABB

　　型号:UFC718AE01

　　产品描述

　　现在的工业生产过程控制领域中,特别是在中小规模的生产场合中,越来越多的采用控制器模块加，上数据采集模块

　　成系统的方案来实现生产流程的自动化控制。这种采用模块构成控制系统的方案具有功能强大、成本低、灵活度等

　　特点。其中,控制器模块是整个系统的核心，的控制器模块能采集更多的模拟和数字量提供更多控制算法和更多回路的i

　　环控制,从而可大大的提高了整个系统的性能。论文介绍了-种具有可软件组态功能、的控制器模块的解决方案。该棱

　　块可通过PC端的软件对模块中的功能算法程序进行组态，以实现特定的单回路或多回路控制功能。且该模块带有模拟和

　　数字的输入输出通道，这使得其具有了不必依耐于I0采集模块,而可立构成控制系统的能力。介绍了组态的--些相关概

　　念并讨论了可软件组态功能的实现方案和实现该方案对控制器模块的硬、软件方面的要求。对目前常用的几种控制算

　　法进行了介绍,以一个典型单容系统的模型为例，用MATL AB对这几种算法进行了分析求解。控制器模块的硬件系统以

　　SoC级单片机C805 1F005为核心,辅以相应的输入输出信号调理电路、通讯电路和电源电路构成。文中详细介绍了以」

　　各块的电路设计,并讨论了硬件设计中应采取的抗干扰措施。详细的说明了C8051F005中监控程序和功能模块程序的

　　计方法及其PC机中组态程序的设计,从而给出了控制器模块运行程序可组态功能的实现方法。通过试验,该控制器模块

　　表现出了较高的采样精度、较好的控制效果和柔性大等优点将来一定可以在工业生产过程控制领域中得到广泛的应用。
