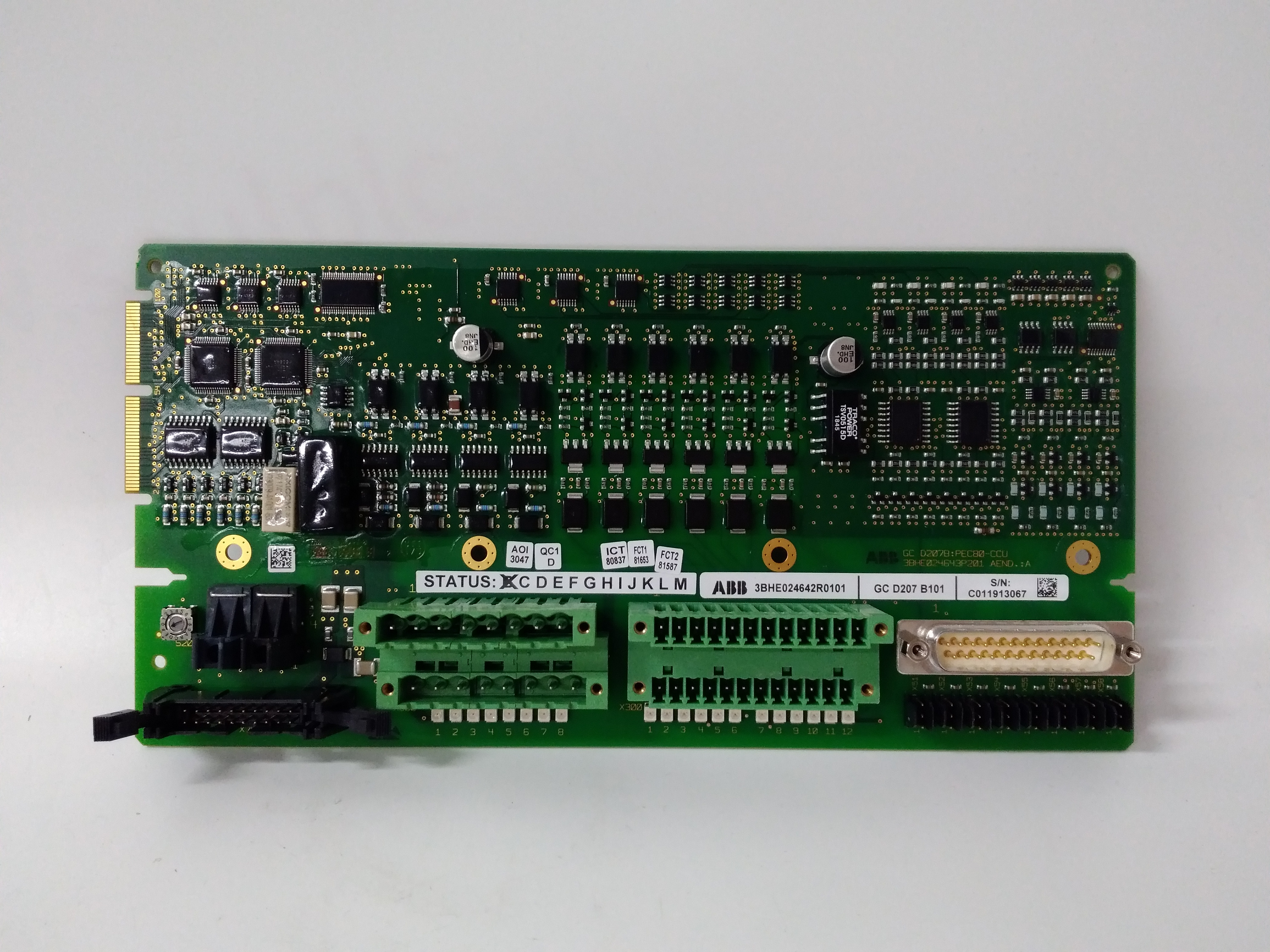

GCD207B101 3BHE024642R0101 ABB 电路板模块

　　GCD207B101 3BHE024642R0101 ABB 电路板模块

　　型号：GCD207B101 3BHE024642R0101

　　品牌：ABB

　　产品描述

　　GCD207B101 3BHE024642R0101在电路板中，不管是什么类型的电路板基本上都是由:电源给应电路、输入接口电路、微处理器控制电路、输出接口电路、显示电路、保护电路和通信电路等7大部分电路组成。只要咱们掌握了这七大类的电路组成结构和控制原理,知道每类电路的结构组成特点和关键部件，能在电路板中判断出每部分电路是属于那一类电路,熟悉每一类电路的故障规律和特点、就可以针对各种类型的电路板进行维修了。

　　GCD207B101 3BHE024642R0101电源供应电路:电源供应电路部分电路是向整个电路板中各个单元电路提供能量的一部分电路，它工作在高电压、大电流的环境下，是最容易出故障的一部分电路。

　　电源供应电路的功用是:将220VAC或380VAC交流电转换成电路板所需的各种不同等级、输出电压恒定的+5V、12V、15V、18V、24V等级别的直流电。

　　GCD207B101 3BHE024642R0101输入接口电路:输入接口电路是电路板和外界进行信息交换和沟通的一部分电路，它可以将人们想要对电路板所说的话或要办的事转化成电路板中微处理器能够识别的电信号。例如:我们在监控温度高低时，你如果用咱们平常人与人交流的语言说给微处理器听，温度高了，请把它调低-些，微处理是听不懂咱们说的话的，这时，我们可以通过接口电路先用热敏电阻或热电偶元件将温度信号转成电信号,然后在对所转换出电信号进行处理，就可以得到微处理器可以识别的电信号了。这样的话微处理器明白了我们要它处理的事项后，他就可以按照我们的意图去做了。其它的像光照度、压力、风力、液位、位置、等信号都是同样道理。

　　GCD207B101 3BHE024642R0101输入接]电路的功能是:将人们想要对电路板所说的话或要办的事转化成电路板中微处理器能够识别的电平信号。
