EI813F ABB 以太网模块

　　EI813F ABB 以太网模块

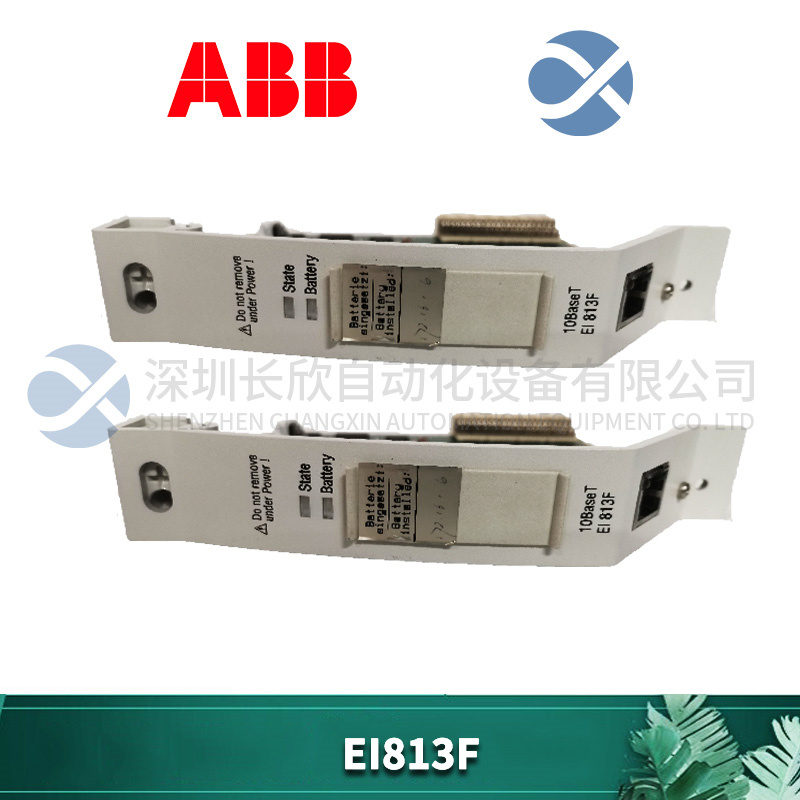

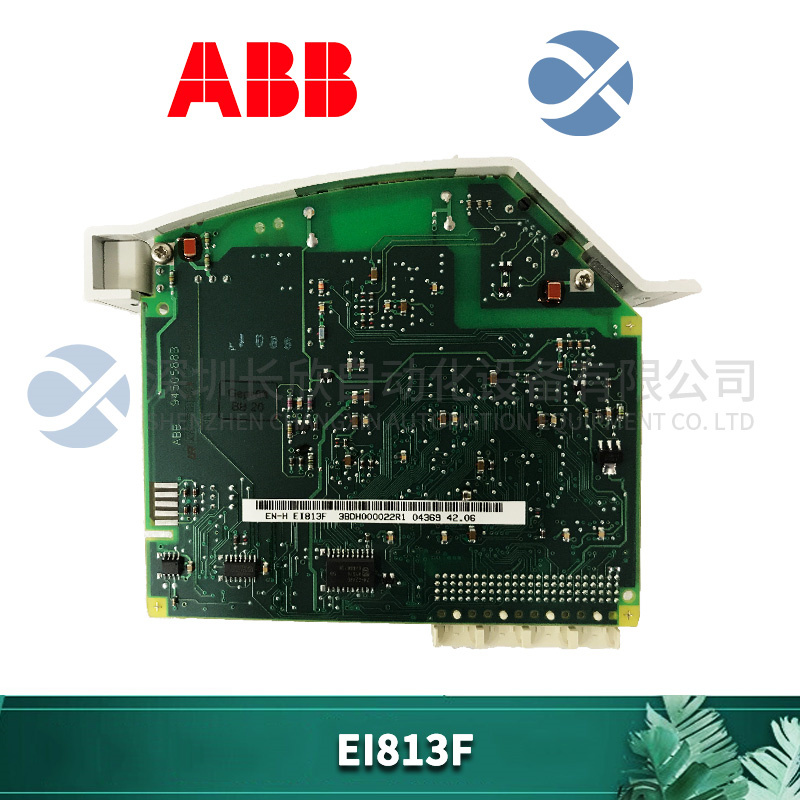

　　型号:EI813F

　　品牌：ABB

　　产品净深/长度：125毫米

　　产品净高：155毫米

　　产品净宽：28毫米

　　产品净重：0.15公斤

　　产品描述

　　与PM 802F或PM 803F一起使用。不带电池。

　　以太网数据包分段传输技术系统主要由以太网物理层、E1线路接口单元以及FPGA三部分实现。以太网物理层采用的是100M/10M自适应物理层芯片，主要功能是把以太网物理层信号转换为MAC层的MII信号送给FPGA，并把FPGA产生的以太网MAC信号转换为物理层信号发送出去。E1线路接口分为接收端和发送端，接收端的主要功能是从E1线路中恢复时钟，进行时钟抖动衰减处理，提取数据，然后对数据进行HDB3解码；发送端的主要功能是对发送数据进行HDB3编码，脉冲成型以及线路驱动。FPGA承担了技术最主要的处理和转换功能，分成2个模块，第一个模块是以太网数据包分段模块，第二个模块是以太网数据包恢复模块。

　　以太网数据包分段模块的主要功能是把以太网数据包分成数据包段落，并为每个数据包段落添加段落开销，组成以太网数据包段落（Ethernet Package Paragraph，EPP）然后进行HDLC封装，通过E1线路接口发送出去。模块在FPGA内部实现，分为4个部分，分别是数据包接收存储单元、数据包分段及开销插入单元、E1线路接口检测单元、HDLC封装单元。

　　以太网数据包恢复模块的功能是从E1数据流中将HDLC封装的EPP提取出来，然后根据EPP中的段落开销将EPP恢复成以太网数据包，通过以太网物理层发送出去。模块在FPGA内部实现，分为4部分，即HDLC检测单元、EPP调度单元、数据包恢复单元和数据包排队发送单元
