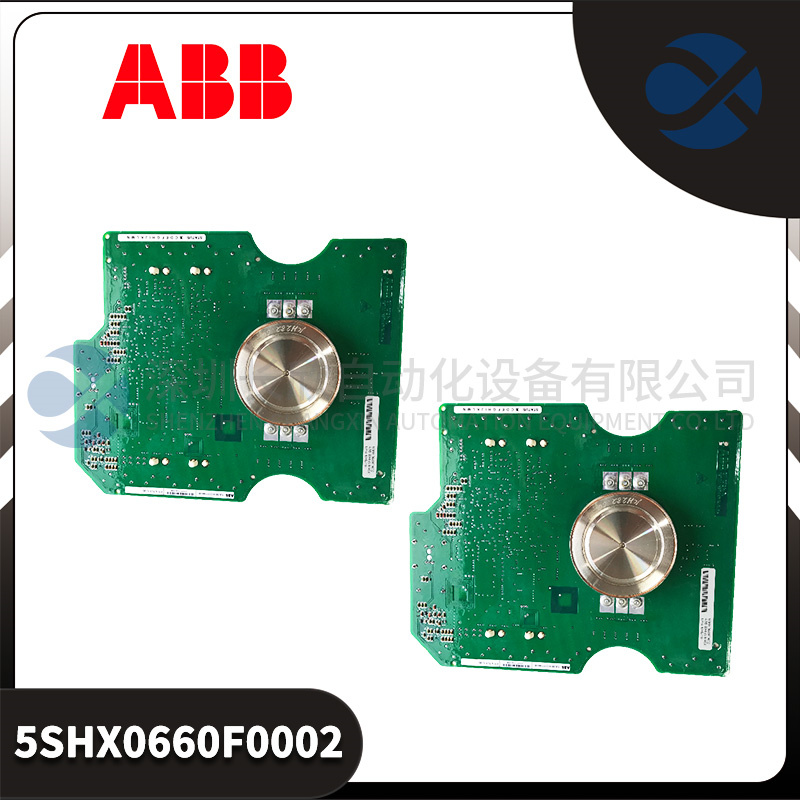

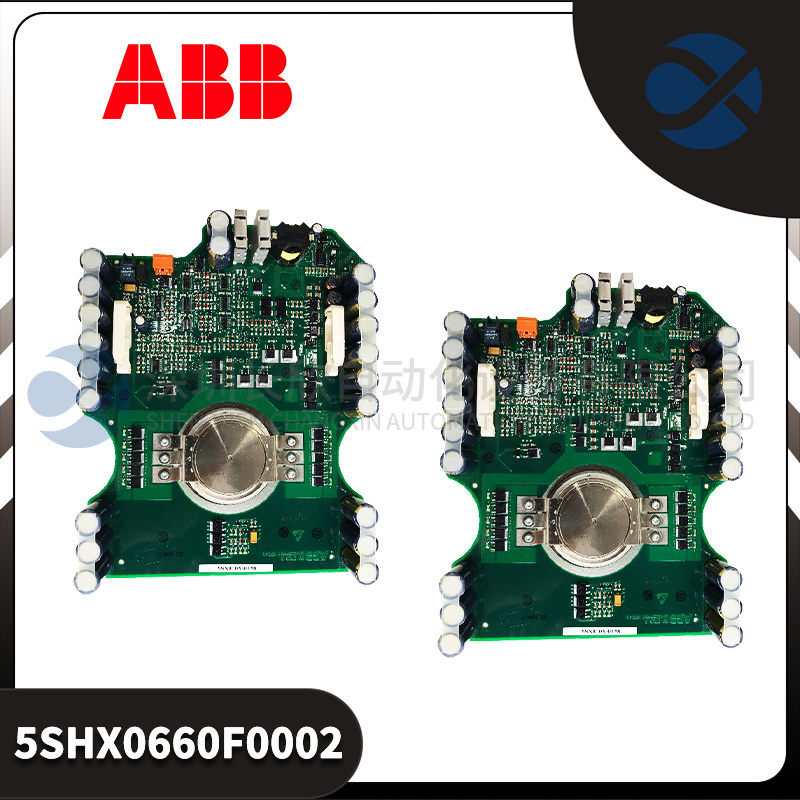

5SHX0660F0002 ABB IGCT模块

　　5SHX0660F0002 ABB IGCT模块

　　型号：5SHX0660F0002

　　品牌:ABB

　　产品产地：美国

　　产品描述

　　IGCT集成门极换流晶闸管(Intergrated Gate Commutated Thyristors)是一种中压

　　变频器开发的用于巨型电力电子成套装置中的新型电力半导体开关器件(集成门极换流晶

　　闸管=门极换流晶闸管+门极单元)。1997年由ABB公司提出。IGCT使变流装置在功率、

　　可靠性、开关速度、效率、成本、重量和体积等方面都取得了巨大进展，给电力电子成套

　　装置带来了新的飞跃。IGCT是将GTO芯片与反并联二极管和门极驱动电路集成在一起，

　　再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通

　　态损耗的优点，在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT具有电

　　流大、阻断电压高、开关频率高、可靠性高、结构紧凑、低导通损耗等特点，而且造成本

　　低，成品率高，有很好的应用前景。已用于电力系统电网装置（100MVA）和的中功率工

　　业驱动装置（5MW）IGCT在中压变频器领域内成功的应用了11年的时间（到09年为止），

　　由于IGCT的高速开关能力无需缓冲电路，因而所需的功率元件数目更少，运行的可靠性

　　大大增高。

　　IGCT集IGBT（绝缘门极双极性晶体管）的高速开关特性和GTO（门极关断晶闸管）

　　的高阻断电压和低导通损耗特性于一体，一般触发信号通过光纤传输到IGCT单元。在

　　ACS6000的有缘整流单元的相模块里，每相模块由IGCT和二极管、钳位电容组成，由独

　　立的门极供电单元GUSP为其提供能源。
