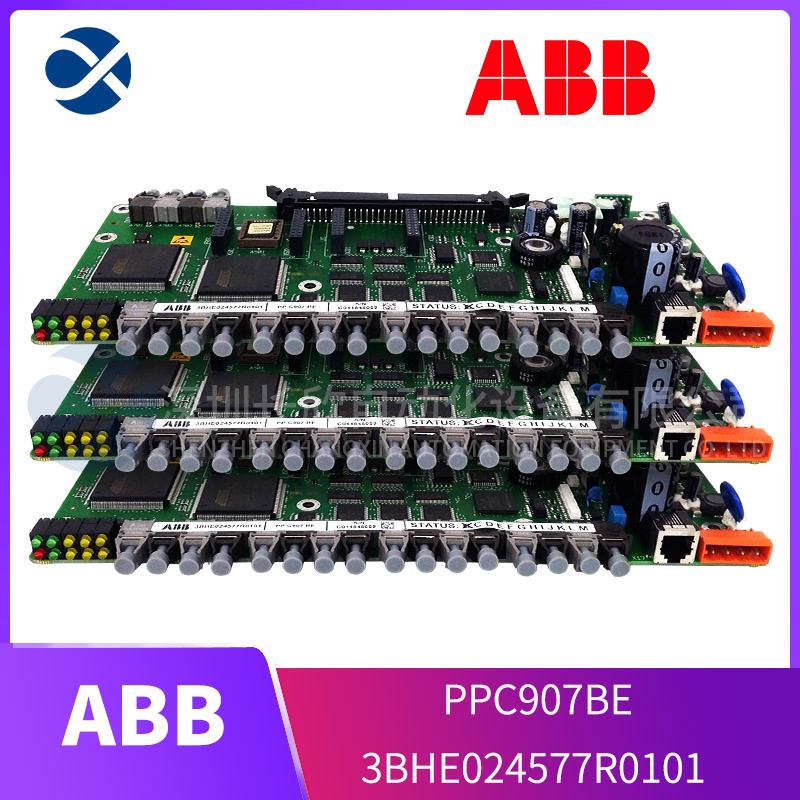

3BHE024577R0101 PPC907BE ABB 逆变器模块

　　3BHE024577R0101 PPC907BE ABB 逆变器模块

　　型号：3BHE024577R0101 PPC907BE

　　品牌:ABB

　　产品产地：美国

　　产品描述

　　工作过程一般分为整流电路、平波电路、控制电路、逆变电路四大过程。

　　1.整流电路

　　整流电路的功能是把交流电源转换成直流电源。整流电路一般都是单独的一块整

　　流模块.

　　2.平波电路

　　平波电路在整流器、整流后的直流电压中含有电源6倍频率脉动电压，此外逆变

　　器产生的脉动电流也使直流电压变动，为了抑制电压波动采用电感和电容吸收脉

　　动电压(电流)，一般通用变频器电源的直流部分对主电路而言有余量，故省去电

　　感而采用简单电容滤波平波电路。

　　3.控制电路

　　现在变频调速器基本系用16位、32位单片机或DSP为控制核心，从而实现全

　　数字化控制。

　　变频器是输出电压和频率可调的调速装置。提供控制信号的回路称为主控制电

　　路，控制电路由以下电路构成:频率、电压的“运算电路”，主电路的“电压、电流

　　检测电路”，电动机的“速度检测电路”。运算电路的控制信号送至“驱动电路”以及

　　逆变器和电动机的“保护电路

　　变频器采取的控制方式，即速度控制、转拒控制、PID或其它方式

　　4逆变电路

　　逆变电路同整流电路相反，逆变电路是将直流电压变换为所要频率的交流电压，

　　以所确定的时间使上桥、下桥的功率开关器件导通和关断。从而可以在输出端U、

　　V、W三相上得到相位互差120°电角度的三相交流电压。
