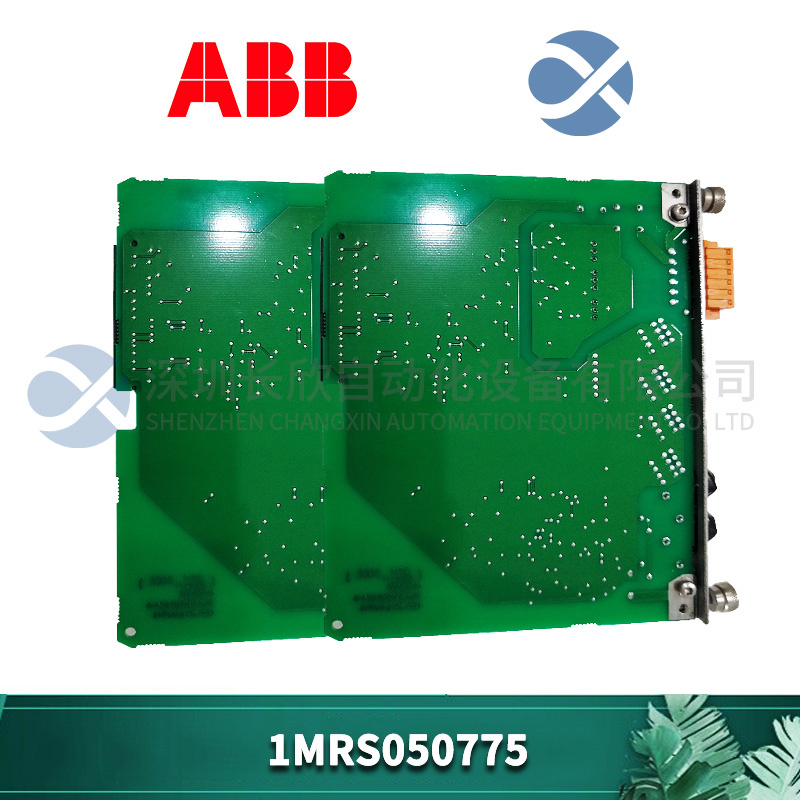

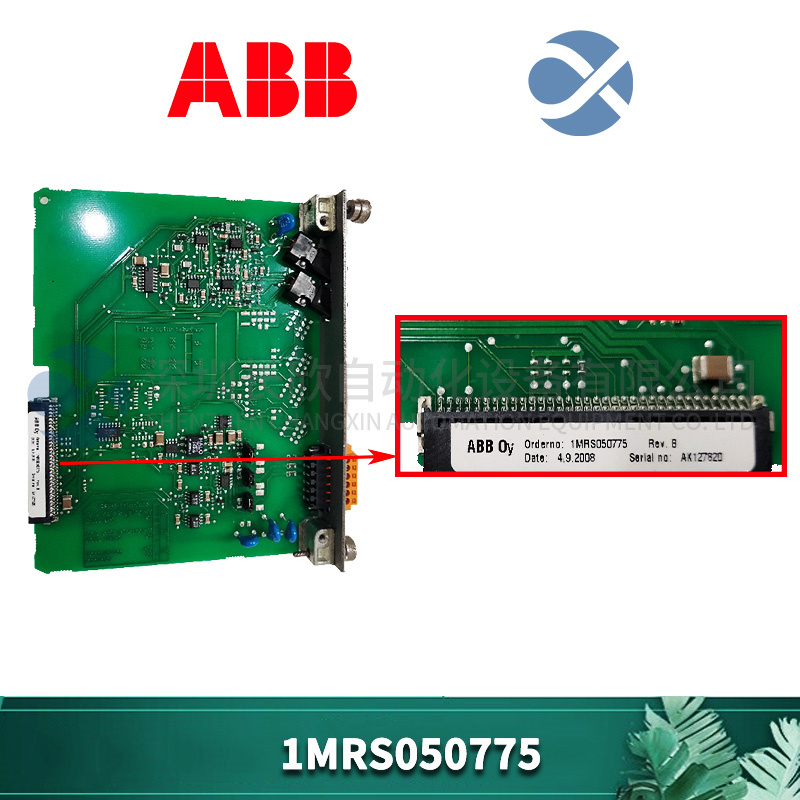

1MRS050775 ABB 元件板

　　1MRS050775 ABB 元件板

　　型号：1MRS050775

　　品牌:ABB

　　产品净重：0.148公斤

　　产品描述

　　主电路接口板从DSP取得PWM驱动脉冲信号，转接给三相的IGBT驱动板。辅助电源板给

　　主电路接口板供电，是一个标准的反激拓扑的开关电源。这两块单板发热量相对较小，所以

　　放在风机控制板和风机电源板上面。

　　由于直流母线电压较高，在辅助电源板之前使用了一个密封封装的降压模块，辅助

　　电源板是一个标准的反激变换器，它提供主电路接口板所需电源和IGBT驱动所需电源。

　　风机电源板直接接在母线上，采用了两级变换器，第一级采用半桥拓扑结构，主管

　　串二极管增加耐压，主要原因还是输入电压过高，主管应力很高，用半桥双电平,主管

　　容易选取。第二级拓扑为标准半桥结构，第二级输出之后采用全波整流，两级电源都采

　　用桥式常用的UCC3808系列PWM控制器，用这种设计方案主要原因是风机所需功率比较

　　大，在1KW以上，采用桥式拓扑最合理。
