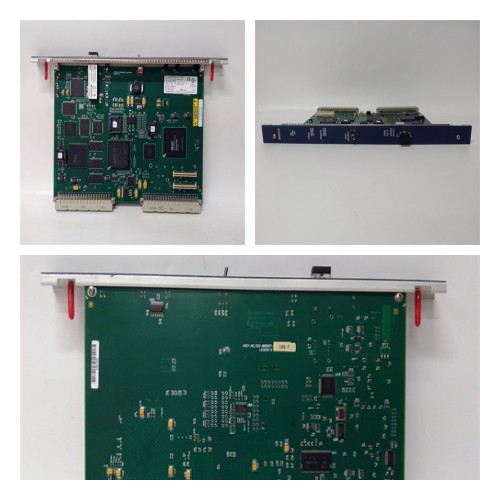

1394-SJT22-T-RL Allen-Bradley 系统模块

　　1394-SJT22-T-RL Allen-Bradley 系统模块

　　型号：1394-SJT22-T-RL

　　品牌:Allen-Bradley

　　制造商罗克韦尔自动化

　　品牌艾伦布拉德利

　　零件号/目录号1394-SJT22-T-RL

　　生产线伺服控制器

　　产品描述

　　Allen-Bradley 1394-SJT22-T-RL是C系列系统模块。它的主要功能是作为GMC Turbo并在22 kW系统中运行。1394-SJT22-T-RL的电源规格高于1394系列中的其他模块，额定交流输入电流为28.6安培，额定输入交流电压为324至528伏特，频率为50至60赫兹。标称母线输出电压为530至680伏直流电，不到1微秒的峰值浪涌电流为697安培，并且该峰值浪涌电流限制为每分钟四个接触器周期。连续输出功率为17-22千瓦，电容为660微法拉。1394-SJT22-T-RL的效率为98%。

　　在1394-SJT22-T-RL上，1394-DIM代替轴模块。1394-DIM充当一个1394 GMC/GMC Turbo系统模块和外部轴驱动器之间的接口。一个1394-SJT22-T-RL最多可以控制四个物理轴。1394-SJT22-T-RL包含一个集成的IMC S类运动控制器，其功能等同于IMC S类紧凑型。该系统模块为电机反馈、辅助编码器、远程I/O、AxisLink、DH-485、RS-232和RS-422串行通信提供连接。
