A-B 1756-DHRIO

产品名称:

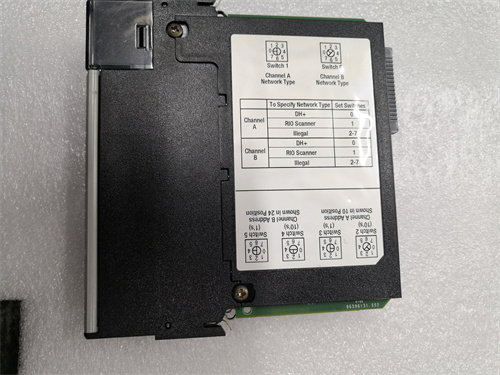

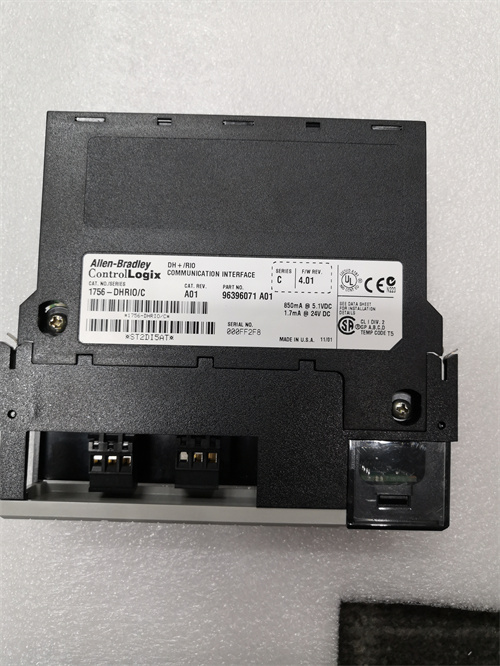

Allen-Bradley 1756-DHRIO ControlLogix数据高速公路加远程I/O通信接口模块

产品描述:

该模块充当桥接器或扫描器，实现ControlLogix控制器与两个不同网络上的设备之间的通信:

DH+ (Data Highway Plus)网络:连接使用DH+协议的可编程逻辑控制器(plc)、操作员接口和驱动器控制器等设备。

Remote I/O (RIO)网络:与包含分布式I/O点的远程I/O机箱通信。

产品参数:

支持DH+和RIO通信协议

提供两个独立的通道，每个可配置DH+或RIO

DH+通信速度:57.6 kbps

RIO通信速度:57.6 kbps、115.2 kbps、230.4 kbps

最大连接:每个通道32 (DH+)或32个逻辑机架/16块传输(RIO)

规格:

在DH+网络中布线需要使用终端电阻(150和82欧姆)和Belden 9463电缆(1770-CD)。

产品用途:

将DH+和RIO网络集成到ControlLogix系统中，允许与更广泛的设备通信。

为ControlLogix控制器提供远程I/O访问，将其控制能力扩展到本地机箱之外。

支持与较新的ControlLogix系统中的传统DH+设备通信。
