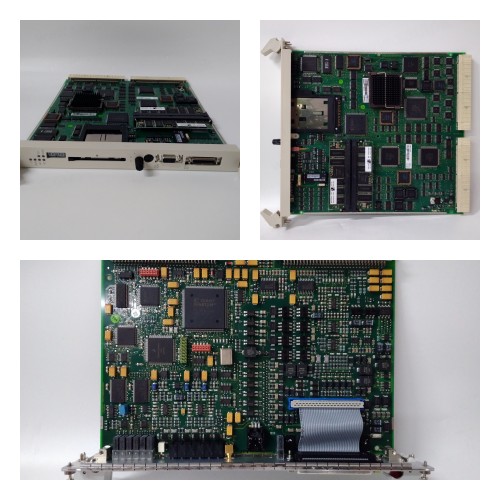

3721 TRICONEX 模拟输入模块

　  3721 TRICONEX 模拟输入模块

　　型号：3721

　　品牌：TRICONEX

　　电压：0至5 VDC或-5至+5 VDC1，+6%

　　输入点数量：32个差分，直流耦合

　　输入更新速率：10毫秒

　　分辨率：12位或14位可编程

　　精度：从0°C到60°C，FSR的0.15%以下

　　共模抑制：-85 dB（DC–100 Hz）

　　输入超量程保护：150 VDC/115 VAC连续

　　重量：1.36千克

　　产品描述

　　TRICONEX 3721用于将现场各种模拟量传感器输出的直流电压或电流信号转换为PLC内部处理用的数字信号。模拟量输入模块的输入信号一般是模拟量变送器输出的标准直流电压、电流信号。SM331也可以直接连接不带附加放大器的的温度传感器(热电偶或热电阻)。

　　●模拟量输入模块的输入信号种类用安装在模块侧面的量程卡(量程模块)来设置，量程卡安装在模拟量输入模块的侧面,每两个通道为一-组，共用一一个量程卡，下图中的模块共用8个通道，因此有4个量程卡。量程卡可以设定为“A”、“B”、“C”、“D”4个位置，其常见的含义为:“A"为热电阻、热电偶;“B”为电压;“C"为四线制电流;“D”为两线制电流。

　　●量程卡插入输入模块后，如果量程卡上的标记C与输入模块上的标记相对，则量程卡被设置在C位置。模块出厂时，量程卡预设在B位置。
