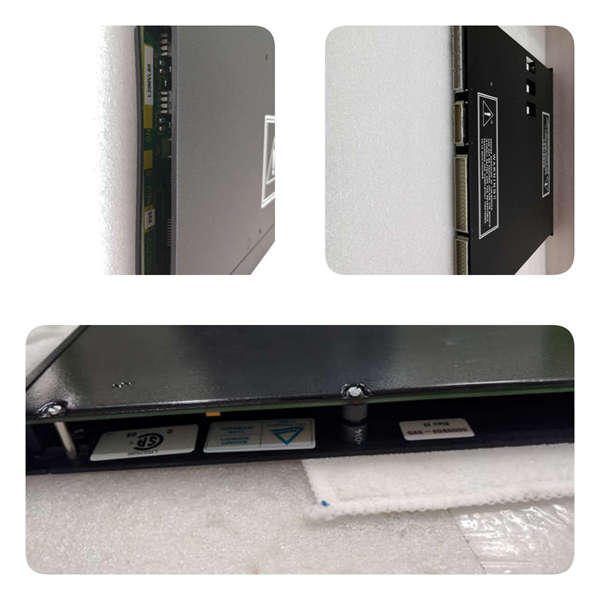

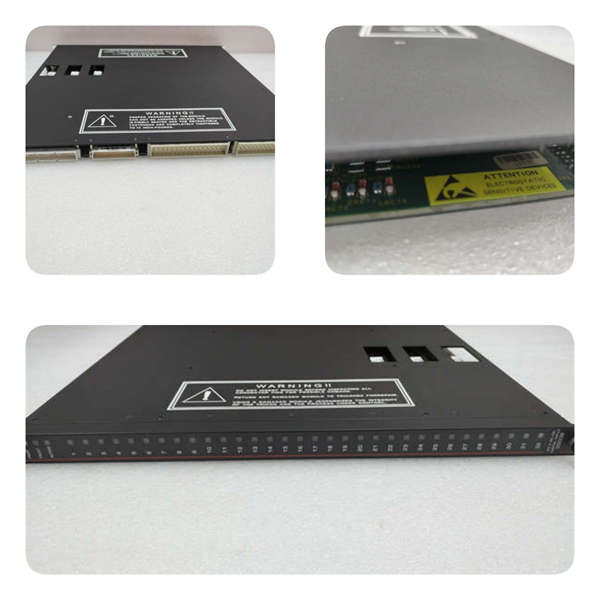

3301 TRICONEX 数字输入模块

　　3301 TRICONEX 数字输入模块

　　型号：3301

　　品牌：TRICONEX

　　产品描述

　　点32，公共标称

　　输入电压24 VDC

　　工作电压范围15–30 VDC

　　绝对最大输入电压33 VDC

　　绝对最大反向输入电压–0.6 VDC

　　输入延迟<10 ms，开到关或关到开TC=6.4 ms，–3dB 25Hz输入阻抗>30 kΩ，无底板

　　≈3 kΩ，有底板

　　输入功率0.2 W/pt， 24 VDC

　　0.5 W/pt， 33 VDC

　　输入阈值0–5 VDC=关闭区域

　　6–14 VDC=过渡区域

　　15–30 VDC=On region

　　Diagnostic(loss of view)Force-to-value diagnostic(FVD),

　　<2 ms/test保持诊断故障覆盖率的最大输入切换速率<20/sec FVD关闭状态毛刺持续时间<2 ms幅度≈36%测试电压输出阻抗0–5 VDC，≈100 kΩADC扫描时间<1 ms for all 32点功能接地与保护接地隔离500 VDC，最小功能接地与功能接地（逻辑接地）隔离800 VDC，最小。

　　TRICONEX三重冗余容错控制系统介绍：英维思TRICONEX系统，完全遵循IEC61508/61511标准，采用最先进的TMR微处理器硬件技术，软件成熟可靠的TRISTATION 1131三重冗余容错控制系统。

　　系统可靠性高、效率高，广泛应用于石化、炼油、石油、化工、电力、轨道交通、航空航天、核工业等行业，设备安全联锁系统ESD、汽轮机、燃气轮机控制、压缩振动控制、海上石油平台、内部热监测保护（头部）等方面的性能广泛。

　　Tricon系统可以机架安装或面板安装在行业标准NEMA外壳中，如下一页所述。机柜可以选择配备底座和脚轮。多个机柜可以在侧面用螺栓固定在一起，但必须留出足够的间隙才能完全打开前后门。
