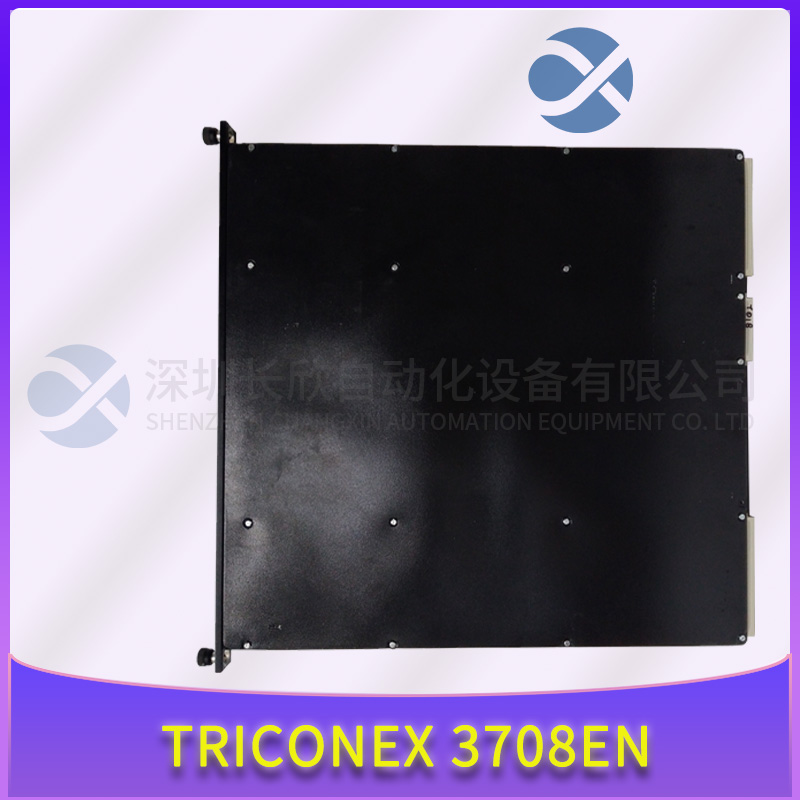

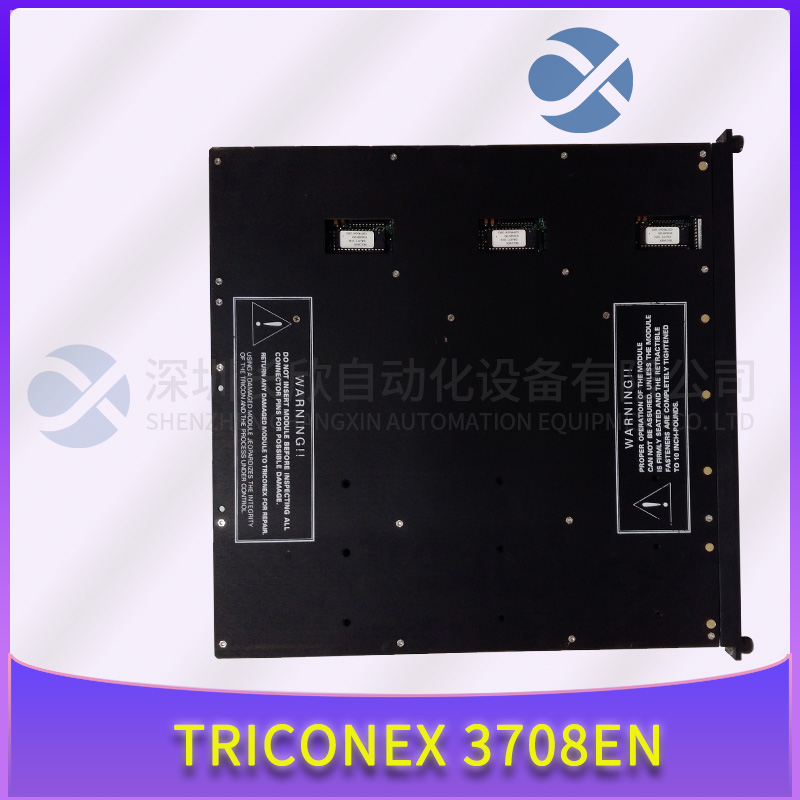

3708EN TRICONEX 模块

　　3708EN TRICONEX 模块

　　型号：3708EN

　　品牌：TRICONEX

　　类型TMR、热电偶

　　输入信号数量16个差分、隔离

　　隔离点是

　　输入更新速率50 ms

　　支持的热电偶类型2 J、K、T、E

　　精度/温度范围请参见表B

　　输入电阻（负载）30 MΩ(DC)，最小

　　噪声抑制

　　共模-90 dB 0-60 Hz，最小

　　-100 dB DC，最小

　　正常模式-3 dB 8 Hz，典型-17 dB 60 Hz，典型

　　共模范围∮200 VDC，最大（通道到通道

　　或通道到地）

　　腿到腿隔离20 KΩ，典型

　　值输入点保护110 VAC，连续

　　参考结补偿范围32°-140°F(0°-60°C)

　　诊断指示灯PASS、FAULT、ACTIVE、CJ FAULT

　　颜色代码深黄色

　　产品描述

　　TRICONEX 3704E输入模块，0–5 V或0–10 V，高密度，差分，直流耦合，TMR

　　可与涡轮机或压缩机等旋转设备上常见的非放大磁性速度传感器一起使用。该模块感测来自磁换能器输入设备的电压转换，并在选定的时间窗口内累积它们（速率测量）。产生的计数用于生成频率或RPM，该频率或RPM被传输到主处理器。脉冲计数测量到1微秒分辨率
